Peut-on utiliser du ruban de cuivre pour la fabrication de circuits imprimés (PCB) ? - Blog

Dans le monde de l’électronique, le processus de fabrication des circuits imprimés (PCB) est une étape cruciale. Une question qui se pose souvent parmi les amateurs, les bricoleurs et même certains professionnels est de savoir si le ruban de cuivre peut être utilisé pour fabriquer des PCB. En tant que fournisseur de rubans de cuivre, je suis ici pour explorer ce sujet en profondeur et vous apporter une réponse complète.

Comprendre les cartes de circuits imprimés

Avant d'aborder l'utilisation du ruban de cuivre pour les PCB, il est essentiel de comprendre ce que sont les PCB et comment ils fonctionnent. Une carte de circuit imprimé est une plaque mince faite de fibre de verre, d'époxy composite ou d'autres matériaux stratifiés. Il comporte des chemins conducteurs gravés sur sa surface, qui connectent divers composants électroniques tels que des résistances, des condensateurs et des circuits intégrés. Ces chemins sont généralement constitués de cuivre, qui est un excellent conducteur d'électricité.

La méthode traditionnelle de fabrication de PCB implique un processus en plusieurs étapes. Tout d’abord, un design est créé à l’aide d’un logiciel spécialisé. Ensuite, une couche de résine photosensible est appliquée sur un panneau recouvert de cuivre. La carte est exposée à la lumière ultraviolette à travers un photomasque, qui transfère le motif du circuit sur la résine photosensible. Après le développement, le cuivre non protégé est gravé, laissant derrière lui le motif de circuit souhaité.

Les propriétés du ruban de cuivre

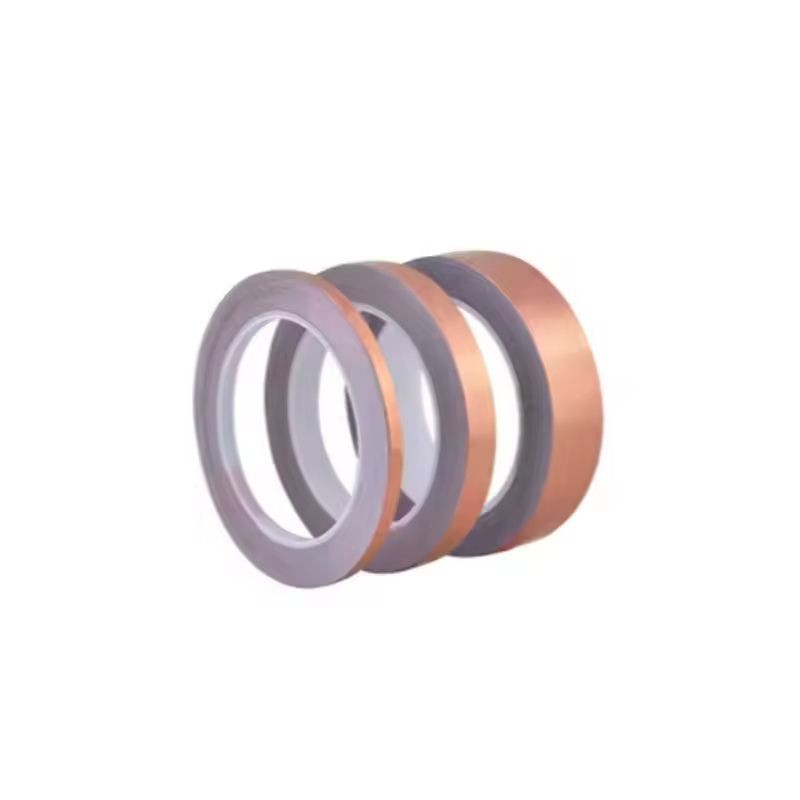

Le ruban de cuivre est une fine bande de cuivre avec un support adhésif. Il est disponible en différentes largeurs, épaisseurs et types d'adhésifs. Le cuivre utilisé dans le ruban est hautement conducteur, ce qui constitue l'une des principales exigences pour la fabrication de PCB. De plus, le cuivre présente une bonne résistance à la corrosion, ce qui assure la longévité des connexions électriques.

L'adhésif sur le ruban de cuivre est conçu pour fournir une forte adhérence au substrat. Il doit être capable de résister aux conditions environnementales dans lesquelles le PCB fonctionnera, telles que les variations de température et l'humidité. Certains rubans de cuivre sont également conçus pour des applications spécifiques, telles que le blindage contre les interférences électromagnétiques (EMI) et la mise à la terre. Pour un ruban de cuivre conducteur de haute qualité adapté à diverses applications, vous pouvez consulterRuban conducteur en feuille de cuivre | Ruban de cuivre simple face | Ruban adhésif de blindage EMI et de mise à la terre.

Utiliser du ruban de cuivre pour fabriquer des PCB

Avantages

Facilité d'utilisation: L'un des avantages les plus importants de l'utilisation de rubans de cuivre pour la fabrication de PCB est sa simplicité. Contrairement au processus traditionnel de fabrication des PCB, qui nécessite un équipement et des produits chimiques spécialisés, le ruban de cuivre peut être utilisé avec des outils de base. Tout ce dont vous avez besoin est une paire de ciseaux ou un couteau pour couper le ruban à la forme et à la taille souhaitées, et vous pouvez commencer à créer votre circuit.
Rentable - Efficace: Pour les projets à petite échelle ou les amateurs à petit budget, le ruban de cuivre est une alternative rentable à la fabrication professionnelle de PCB. Vous n'avez pas besoin d'investir dans des équipements coûteux ni de payer pour les services d'une entreprise de fabrication de PCB.
Prototypage rapide: Si vous avez besoin de prototyper rapidement un circuit, le ruban de cuivre vous permet de le faire en quelques minutes. Vous pouvez tester votre conception et apporter des modifications à la volée sans avoir à attendre un PCB fabriqué par des professionnels.

Inconvénients

Complexité limitée: Le ruban de cuivre convient mieux aux circuits simples comportant relativement peu de composants et de connexions. Pour les circuits complexes comportant des composants haute densité et des traces fines, il peut être difficile de créer des connexions précises et fiables à l'aide d'un ruban de cuivre.
Durabilité: Bien que le cuivre soit un matériau durable, l'adhésif sur le ruban de cuivre peut ne pas être aussi durable que les connexions établies par les méthodes traditionnelles de fabrication de PCB. Au fil du temps, le ruban peut commencer à se décoller, surtout si le PCB est exposé à des conditions environnementales difficiles.
Précision: Réaliser des traces et des connexions précises avec du ruban de cuivre peut être difficile. La largeur du ruban et la précision de la coupe peuvent affecter les performances du circuit. En revanche, la fabrication professionnelle de PCB peut atteindre des niveaux de précision bien plus élevés.

Étapes pour fabriquer un PCB avec du ruban de cuivre

Concevoir le circuit: Commencez par concevoir votre circuit sur une feuille de papier ou à l'aide d'un simple logiciel de CAO. Planifiez la disposition des composants et les connexions entre eux.
Préparer le substrat: Choisissez un substrat adapté à votre PCB, comme un morceau de fibre de verre ou de carton. Nettoyer la surface du substrat pour assurer une bonne adhérence du ruban de cuivre.
Coupez le ruban de cuivre: Utilisez des ciseaux ou un couteau pour couper le ruban de cuivre en bandes de la largeur et de la longueur souhaitées. Vous pouvez également couper le ruban selon des formes personnalisées pour créer des connexions plus complexes.
Appliquer le ruban de cuivre: Placez soigneusement le ruban de cuivre coupé sur le substrat en fonction de la conception de votre circuit. Appuyez fermement pour assurer une bonne adhérence. Vous devrez peut-être utiliser un rouleau ou un objet plat pour lisser le ruban et éliminer les bulles d'air.
Connectez les composants: Une fois le ruban de cuivre en place, vous pouvez souder les composants électroniques sur le ruban. Assurez-vous d'utiliser les techniques et les outils de soudure appropriés pour garantir de bonnes connexions électriques.
Testez le circuit: Après avoir soudé les composants, testez le circuit pour vous assurer qu'il fonctionne correctement. Vous pouvez utiliser un multimètre ou un autre équipement de test pour vérifier la continuité et la fonctionnalité du circuit.

Applications du ruban de cuivre - PCB fabriqués

Fins éducatives: Les PCB fabriqués en ruban de cuivre sont idéaux pour les environnements éducatifs, tels que les écoles et les universités. Ils permettent aux étudiants d'apprendre l'électronique et la conception de circuits de manière pratique sans avoir besoin d'équipements coûteux.
Projets de loisirs: Pour les amateurs, le ruban de cuivre offre un moyen amusant et accessible de créer leurs propres projets électroniques. Qu'il s'agisse d'un simple circuit LED ou d'un projet de capteur plus complexe, du ruban de cuivre peut être utilisé pour donner vie aux idées.
Prototypage: Comme mentionné précédemment, le ruban de cuivre est une excellente option pour un prototypage rapide. Il permet aux concepteurs de tester leurs idées et d'apporter des modifications avant d'investir dans la fabrication professionnelle de PCB.

Conclusion

En conclusion, le ruban de cuivre peut être utilisé pour fabriquer des cartes de circuits imprimés, notamment pour des circuits simples, un prototypage rapide et à des fins éducatives. Il offre plusieurs avantages tels que la facilité d'utilisation, la rentabilité et un délai d'exécution rapide. Cependant, il présente également certaines limites en termes de complexité, de durabilité et de précision.

Si vous souhaitez utiliser du ruban de cuivre pour vos projets de PCB ou si vous avez des questions sur nos produits de ruban de cuivre, nous serions ravis de vous entendre. Que vous soyez un amateur à la recherche d'une solution rentable ou un professionnel ayant besoin d'un ruban de cuivre de haute qualité pour des applications spécifiques, nous pouvons vous fournir les produits et l'assistance adaptés. N'hésitez pas à nous contacter pour discuter de vos besoins et démarrer votre prochain projet en toute confiance.
